Подключение ретро выключателей
Схема подключения ретро выключателя зависит от его типа и количества точек управления освещением. Ниже приведены схемы подключения выключателей BIRONI: одноклавишного, двухклавишного, проходного и перекрёстного.
На схемах обозначены фазный провод L, нейтраль N, светильники и контакты соответствующих механизмов. Подобрать подходящую модель можно в разделе ретро выключатели BIRONI.
Важно: перед подключением необходимо отключить напряжение и убедиться в его отсутствии. Работы с электрической проводкой должны выполняться с соблюдением требований электробезопасности. При отсутствии необходимых знаний и опыта подключение следует поручить квалифицированному специалисту.

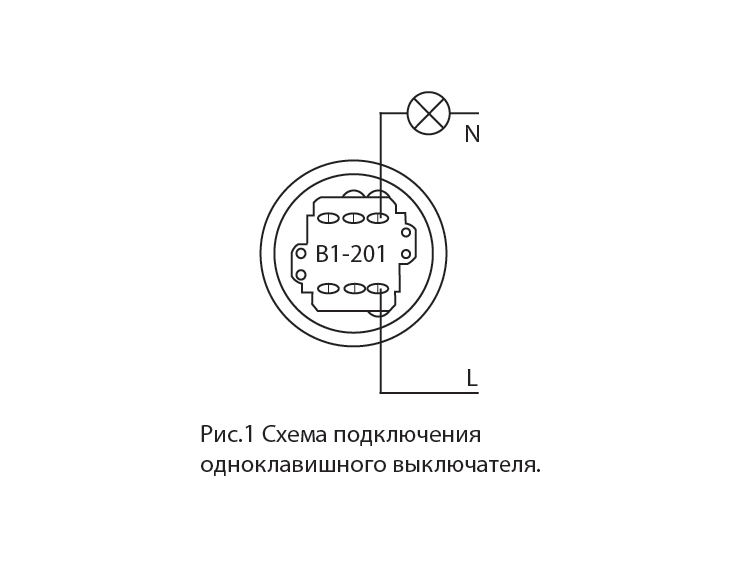

Схема подключения одноклавишного ретро выключателя
Одноклавишный ретро выключатель используется для управления одной группой освещения из одной точки. На схеме показано подключение выключателя BIRONI В1-201.
Как подключить одноклавишный ретро выключатель
Фазный провод L подключается к выключателю, а второй контакт соединяется со светильником. Нейтраль N подводится непосредственно к светильнику.
Выключатель устанавливается в цепь фазного проводника.
Схема подключения двухклавишного ретро выключателя
Двухклавишный ретро выключатель позволяет независимо управлять двумя группами освещения из одной точки. На схеме показано подключение выключателя BIRONI В1-202.
Как подключить двухклавишный ретро выключатель
Фазный провод L подключается к общему входу выключателя. Два выходных контакта используются для подключения двух отдельных групп освещения.
Нейтраль N подводится непосредственно к светильникам. Каждая клавиша независимо управляет своей группой освещения.
Схема подключения проходного ретро выключателя
Проходные ретро выключатели используются для управления одной группой освещения из двух разных точек. На схеме используются два выключателя BIRONI В1-201.
Как подключить два проходных ретро выключателя
Два проходных выключателя соединяются между собой двумя проводниками. Фаза L подводится к первому выключателю, а второй выключатель соединяется со светильником.
Нейтраль N подводится непосредственно к светильнику. Такая схема позволяет включать и выключать один светильник из двух разных мест.
Схема подключения перекрёстного ретро выключателя
Перекрёстный ретро выключатель применяется, когда одной группой освещения необходимо управлять из трёх точек. В представленной схеме используются два выключателя BIRONI В1-201 и расположенный между ними перекрёстный выключатель В1-203.
Как подключить перекрёстный ретро выключатель
Перекрёстный выключатель В1-203 устанавливается между двумя крайними проходными выключателями В1-201 и коммутирует соединяющие их линии.
Фаза L подводится к первому выключателю, последний выключатель соединяется со светильником, а нейтраль N подводится непосредственно к светильнику.
Перекрёстный выключатель используется совместно с двумя проходными выключателями при управлении освещением из трёх точек.
Частые вопросы о подключении ретро выключателей
Как подключить ретро выключатель с двумя проводами?
В обычной одноклавишной схеме выключатель устанавливается в разрыв фазного проводника: один провод подводит фазу к выключателю, второй идёт от выключателя к светильнику. Нейтраль подключается непосредственно к светильнику.
Как подключить ретро выключатель с тремя контактами?
Назначение контактов зависит от типа механизма. Три контакта используются, в частности, в проходной схеме. Подключение необходимо выполнять по схеме конкретного выключателя BIRONI.
Как подключить два ретро выключателя к одному светильнику?
Для управления одним светильником из двух точек используется проходная схема с двумя проходными выключателями. Схема такого подключения приведена выше.
Чем проходной ретро выключатель отличается от обычного?
Обычный выключатель используется для управления освещением из одной точки. Проходная схема позволяет управлять одной группой освещения из двух разных точек.
Для чего нужен перекрёстный ретро выключатель?
Перекрёстный выключатель применяется вместе с двумя проходными, когда одной группой освещения необходимо управлять из трёх точек.
